Affordable Housing Konzept zur Bekämpfung des Wohnraummangels in Krisengebieten

Das „Low Cost House“-Konzept ist die Lösung für schnell wachsende und arme Bevölkerungsschichten, die qualitativ hochwertigen Wohnraum benötigen. In nur kurzer Zeit können massive Betonhäuser für die Unterbringung von Menschen in Not zur Verfügung gestellt werden. Die von BT innovation entwickelte Produktionstechnologie „Schmetterlingsbatterie“ macht dies möglich – ein Schalungssystem für die schnelle und effiziente Herstellung von Betonfertigteilen.
Für Regierungen und Hilfsorganisationen, die in Krisengebieten mit großem Flüchtlingsaufkommen konfrontiert sind oder nach Naturkatastrophen eine sichere Unterbringung für die Bevölkerung benötigen, ist das „Low Cost House“-Konzept eine ideale Lösung. Die Schaffung von sicherem, stabilem und kostengünstigem Wohn- und Nutzraum lässt sich mit dem Low Cost House in nur zwei Stunden bewerkstelligen.

Vorteile:

  • massives Betonhaus
  • Aufbauzeit 2 Stunden
  • (beinahe) ortsunabhängige Produktion
  • industrielle Massenfertigung
  • standardisierte Technologien
  • kurze Einarbeitungszeit

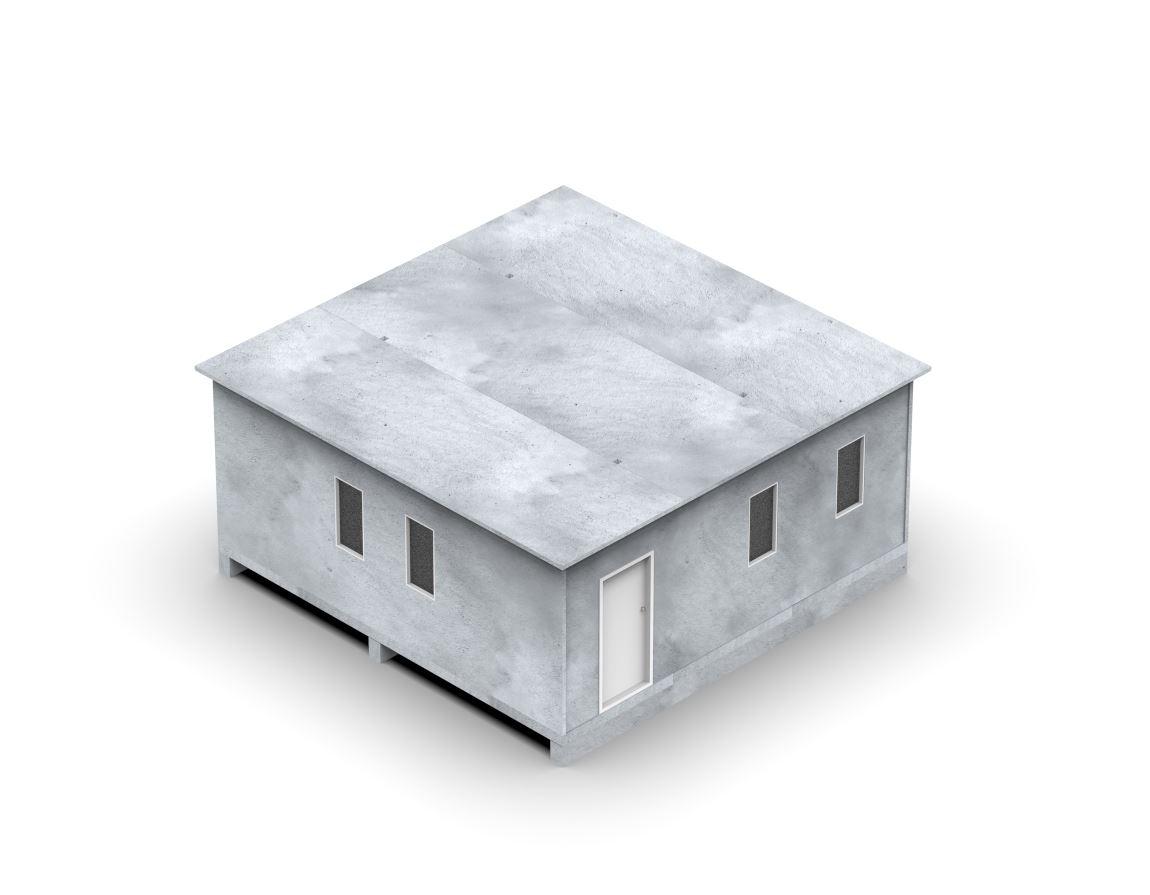

360° Ansicht eines Low Cost Hauses (Benutzen Sie die Maus um das Objekt zu drehen oder klicken Sie hier um ein neues Fenster zu öffnen.)

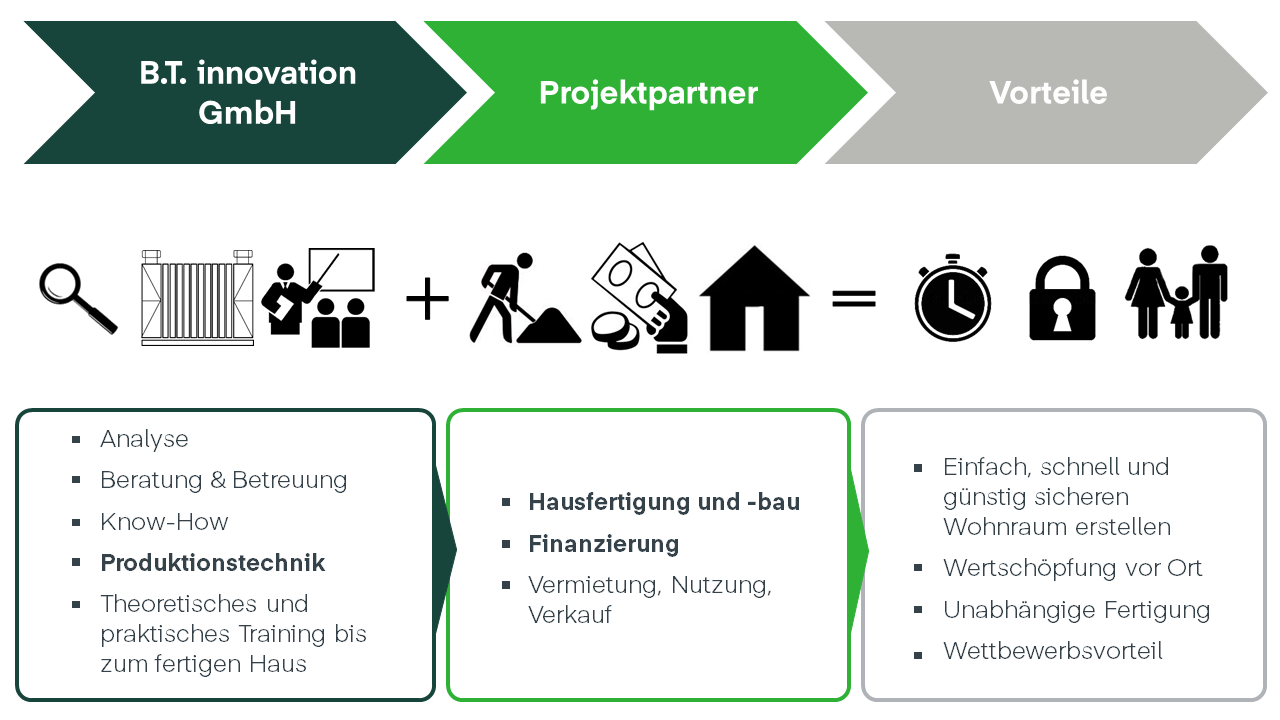

LCH_Konzeptdarstellung

Das Low-Cost-House Konzept im Überblick

Der Bau eines 36 m² großen schlüsselfertigen Betonhauses mit zwei Schlafzimmern, Wohnbereich, Küche und Toilette kann in nur zwei Stunden realisiert werden. Mit dem einfachen Gebäudekonzept von BT innovation wird dies möglich.

In diesem Video können Sie den ersten Aufbauversuch überhaupt verfolgen, der nur in zwei Stunden erfolgreich umgesetzt wurde.
Leistungsspektrum (Standard)

  • 36m² Grundfläche
  • Vier Zimmer inkl. Bad mit Dusche und WC
  • Platz für 4-8 Personen
  • Steckdosen, Lichtschalter
  • Wasseranschluss in Bad und Küche
Schmetterling_04_web

Fertigungsverfahren

Die Herstellung der Betonfertigteile für ein Low Cost House erfolgt mithilfe der von BT innovation entwickelten Schmetterlingsbatterieschalung.

Die Fertigungsform weist folgende Vorteile im Gegensatz zu herkömmlichen Technologien auf:

  • schnellerer und einfacherer Fertigungsprozess
  • Hohe Produktivität bei relativ geringer Grundfläche
  • kein Nachbehandeln der Elemente mehr nötig durch fünfseitig schalungsglatte Betonoberflächen
Erfolgsfaktoren bei der Umsetzung des „Low Cost House"-Projekts sind unser technisches Know-how, sowie die technische Ausstattung selbst. Unter fachmännischer Anleitung der BT innovation sollen lokale Arbeitskräfte den Umgang mit den Geräten erlernen. Dafür werden sie bei der Herstellung der Betonelemente und der Montage der Fertighäuser angewiesen und trainiert. Auf diese Weise werden in den Zielregionen Arbeitsplätze geschaffen, regionale Wertschöpfungsketten gestärkt und die Projektakzeptanz verbessert.
Mehr technische Informationen zu unserer Schmetterlingsbatterie finden Sie HIER.

Produktionsprinzip

Die Fertigteile sollen so konzipiert werden, dass ein äußerst hoher Grad an Vorfertigung erzielt werden kann. Vorzugsweise sind die einzelnen Betonelemente soweit vorbereitet, dass ein Haus unmittelbar nach dem Zusammenbau der Einzelteile bezugsfertig ist und keine oder nur wenige Ausbau- und Endarbeiten erforderlich sind. Dafür ist vorgesehen, dass:

  • Wand-, Decken- und Dachflächen außen und innen mit kompletter Oberflächenbearbeitung versehen werden. Durch den Einsatz von Farbpigmenten, Zusatzmitteln oder speziellen Rezepturen kann so auf Nacharbeiten wie Verputzen, Malern, Fliesen oder Tapezieren verzichtet werden.
  • Die Grundinstallationen für Strom, Wasser und Abwasser bereits komplett vorbereitet sind, so dass die Gebäude bei der Montage lediglich mit den entsprechenden Netzen verbunden werden müssen (sofern vorhanden).
  • Die für die Zielregion üblichen Versorgungswege, z. B. Wasser- und Abwassertanks, bereits bei der Gebäudegestaltung berücksichtigt sind.
Insbesondere können auch alternative und nachhaltige Versorgungsmöglichkeiten in Betracht gezogen werden, z.B.:
  • Eine Dachentwässerung, die Regenwasser auffängt und in entsprechende Zisternen leitet, um es später als Trink- oder Brauchwasser zu nutzen.
  • Eine energetische Versorgung des Hauses über Solarenergie, die später für Elektrizität, Wärme- und Kühlzwecke genutzt werden kann.

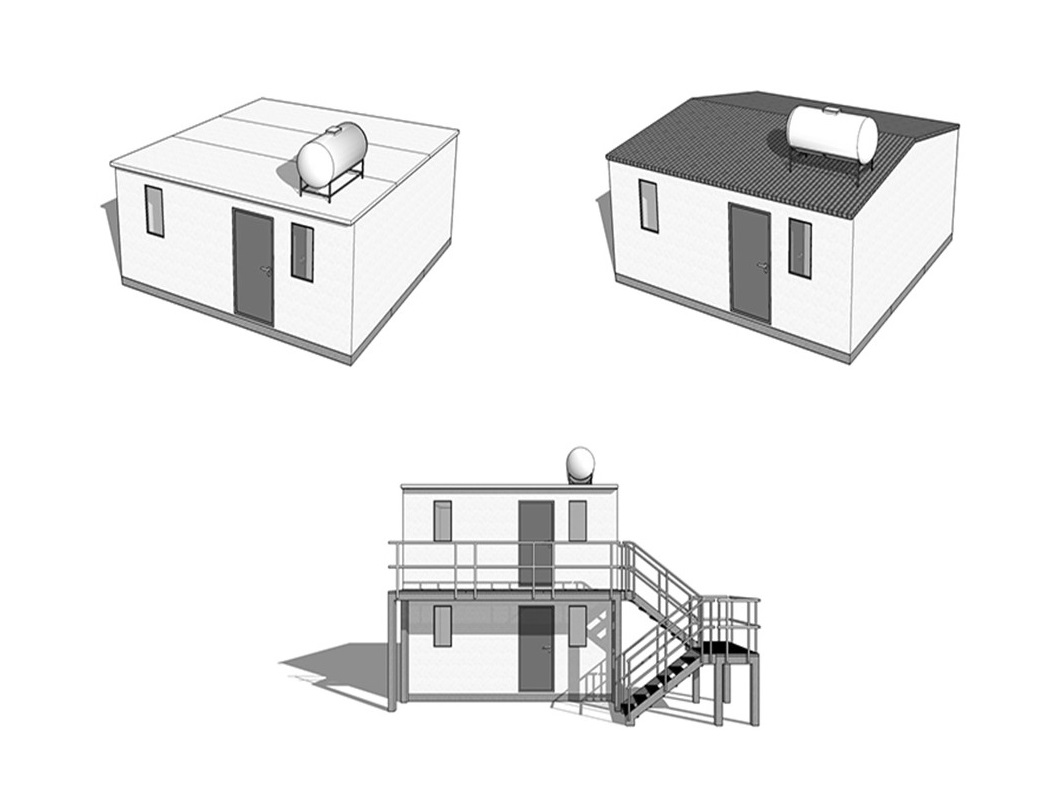

Design_Grundriss_de123

Design

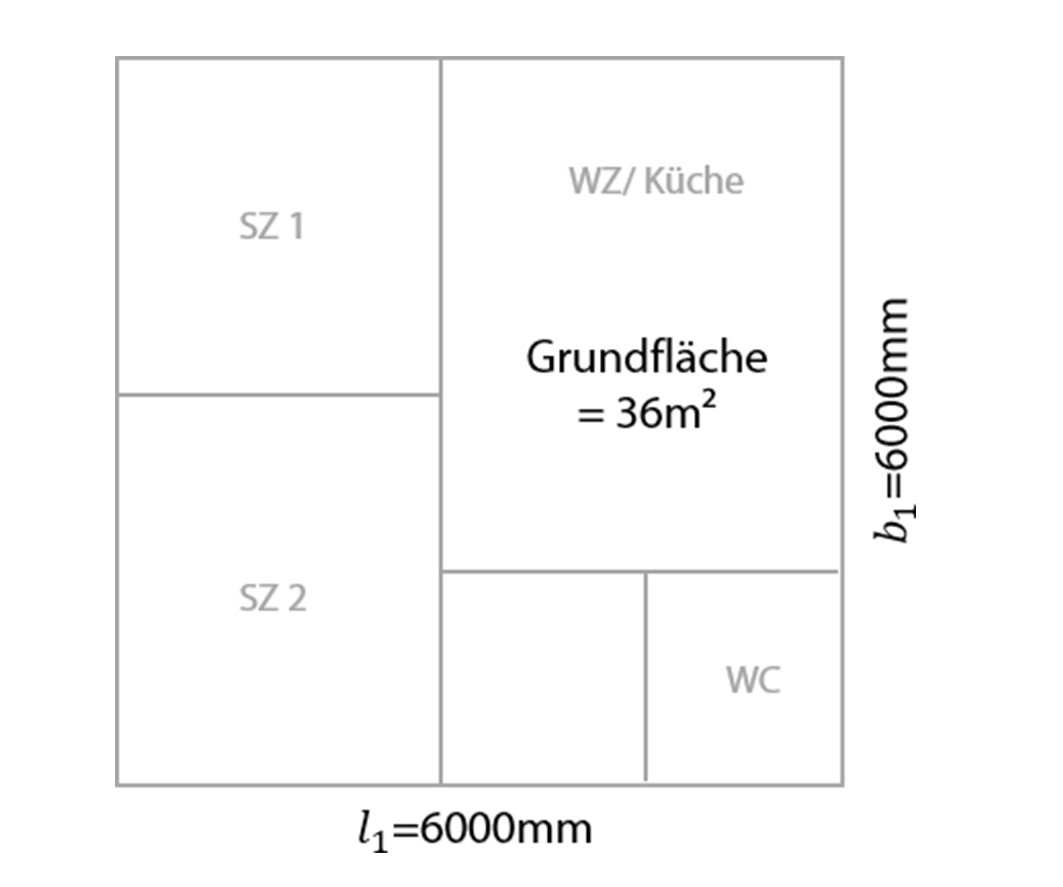

Prinzipiell ist BT innovation in der Lage, die Produktion je nach Kundenwunsch anzupassen. Standardmäßig wird das „Low Cost Haus“-Konzept jedoch mit einer Grundfläche von 36 m² angeboten werden.
Je nach Region und Nachfrage können unterschiedliche Dachtypen realisiert werden. Zum einen gibt es die Flachdachvariante (Standard) zum anderen die Variante mit dem klassischen Satteldach. Mit Hilfe der Flachdachvariante ist es möglich, mehrstöckige Anordnungen mit externer Treppe oder Doppelhausvarianten umzusetzen.

Design_Grundriss_de12

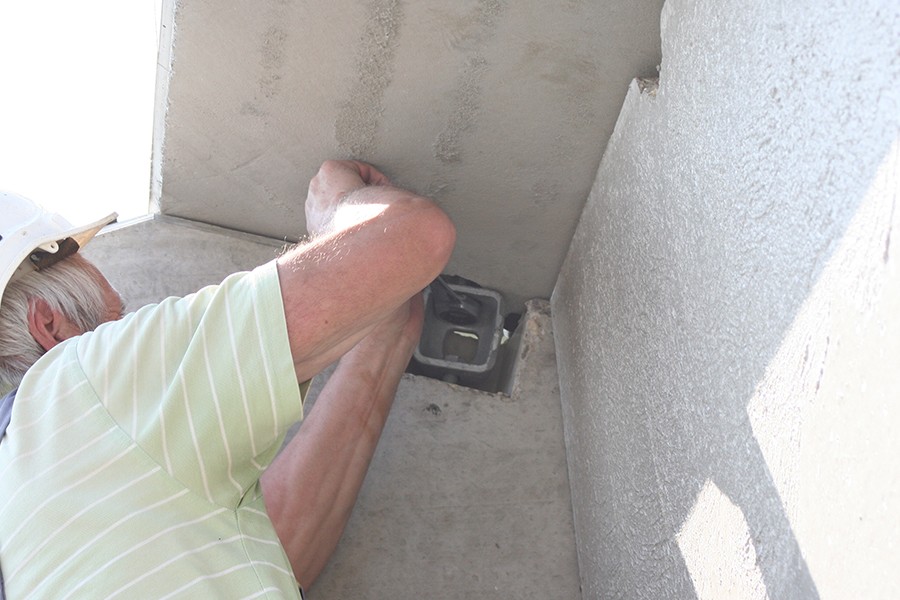

Spannschloss 2 Referenz

Verbindung der Betonfertigteile

Um die kurze Bauzeit von nur 2 Stunden realisieren zu können, kommen sogenannte „trockene“ Verbindungstechniken zum Einsatz. Zu diesem Zweck eignet sich das, von B.T. innovation GmbH entwickelte, BT-Spannschloss®. Es ermöglicht eine leichte und präzise Verbindung der einzelnen Betonfertigteile. Weitere Hilfsmittel sind für die Verbindung nicht notwendig. Viel Zeit und Kosten werden so eingespart. Nach der Montage ist das BT-Spannschloss® sofort voll und dauerhaft belastbar. Für das bereits auf dem Markt etablierte BT-Spannschloss® wurde die allgemeine bauaufsichtliche Zulassung vom Deutschen Institut für Bautechnik erteilt.

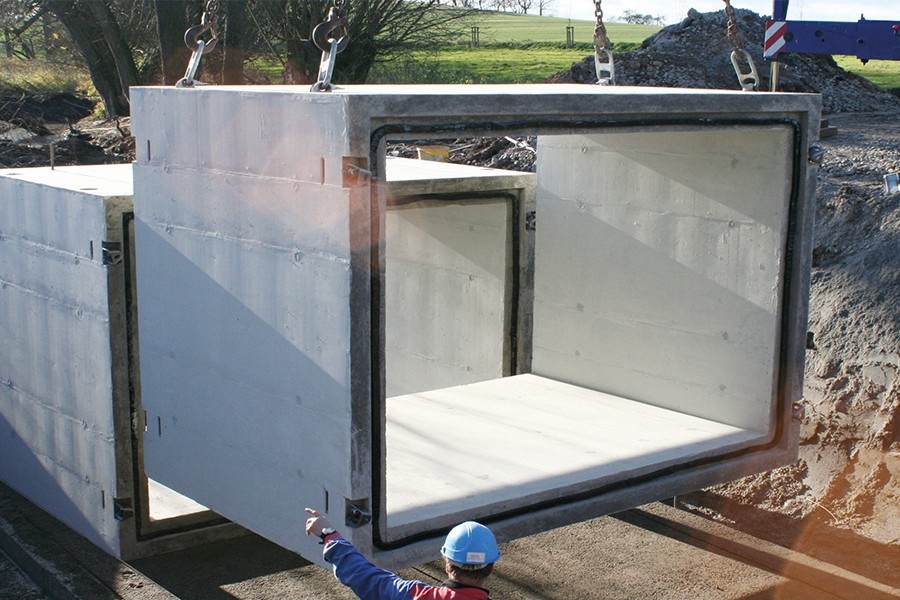

Rubber-Inno-Abdichtung1

Abdichtung der Betonfertigteile

Um das Haus vor Eindringen von Wasser, Staub und Insekten zu schützen, empfehlen wir das für trockene Verbindungstechniken entwickelte Fugenband RubberElast®. Es ist extrem einfach und nahezu temperaturunabhängig einsetzbar. Das Material ist durch den Anpressdruck sicher mit den Betonelementen verklebt und trotzdem weiterhin dauerelastisch. Für RubberElast® liegt das Prüfzeugnis der Materialprüfanstalt Braunschweig vor.

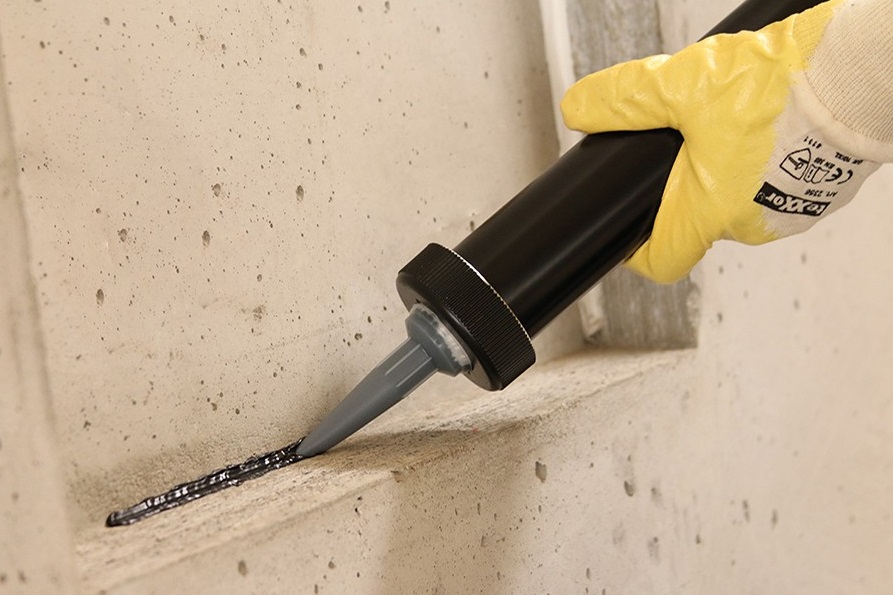

Ergänzt wird unser Abdichtungsportfolio durch das flexibel einsetzbare InnoElast®. Es dichtet Bewegungs- und Anschlussfugen im Innen- und Außenbereich sicher und dauerhaft ab und besitzt ein Prüfzeugnis des Materialprüfungsamtes Nordrhein-Westfalen.

Rubber-Inno-Abdichtung12

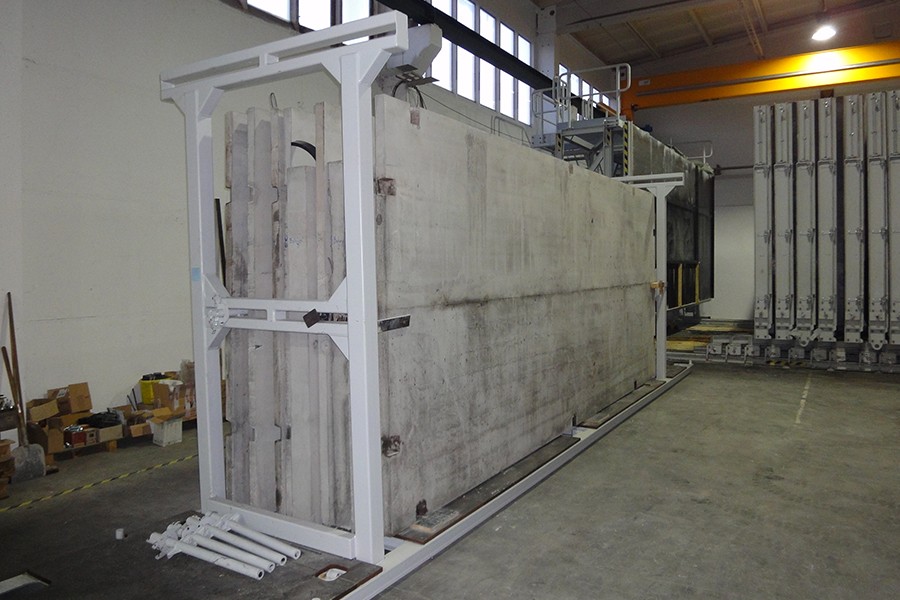

Baustoff01

Baustoff

Der Basis-Baustoff für das Haus ist Beton. Beton gehört zu den meist genutzten Baustoffen der Welt und lässt sich daher fast überall in vernünftigen Qualitäten mit lokal verfügbaren Rohstoffen produzieren. Er ist leicht zu verarbeiten und kann in nahezu jede beliebige Form gebracht werden. Beton verfügt über gute bauphysikalische Eigenschaften, ist sehr widerstandsfähig und eignet sich deshalb hervorragend für solide, dauerhafte Bauwerke.

Transport

Der Transport der Elemente erfolgt zum Beispiel mithilfe einer von B.T. modifizierten Inladerpalette. Auf dieser Palette ist ein Transport aller Hauselemente möglich. Vorteilhaft an dieser Technologie ist, dass eine Beladung der Elemente direkt auf das Ladungsträger-Wechselsystem erfolgt. Das vermeidet kostenintensive Umladearbeiten und teure Standzeiten für den LKW.
