Betonfertigteile effizient produzieren mit neuer Anlagentechnik - Schmetterlingsbatterie®

Die Spezialisten der B.T. innovation GmbH kombinieren für plattenförmige Betonfertigteile die Vorteile der liegenden und stehenden Fertigung. Möglich macht das ein aus der Batterie herausnehmbarer, klappbarer Schaltisch, der sogenannte Schmetterling*.

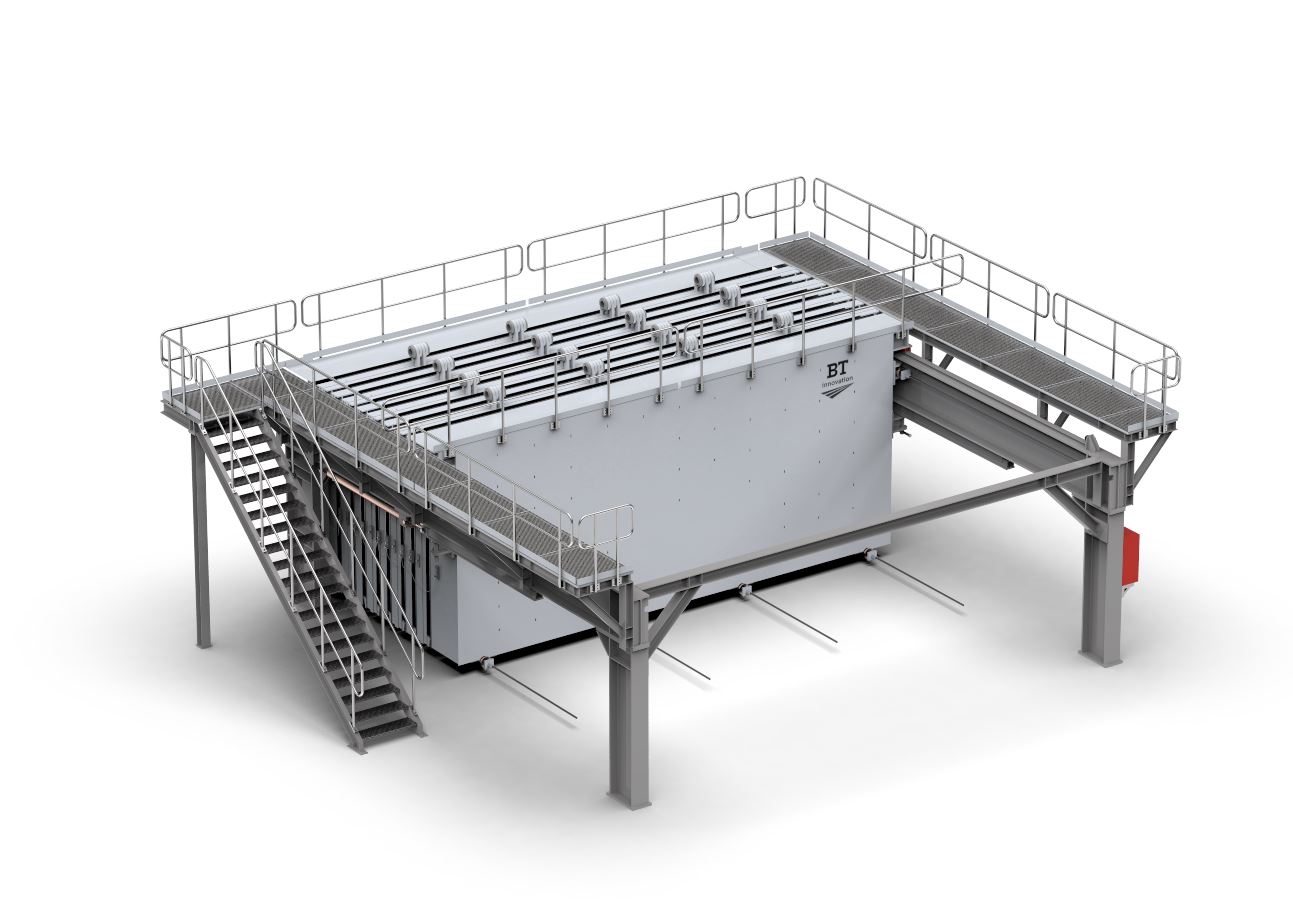

360° Ansicht der Schmetterlingsbatterie®

(Benutzen Sie die Maus um das Objekt zu drehen oder klicken Sie hier um ein neues Fenster zu öffnen.)

Die Symbiose der patentierten Schmetterlingsschalung® mit der bewährten Batterieschalung beschleunigt den Herstellungsprozess deutlich. Das Verfahren eröffnet der Batterieschalung neue Einsatzmöglichkeiten.

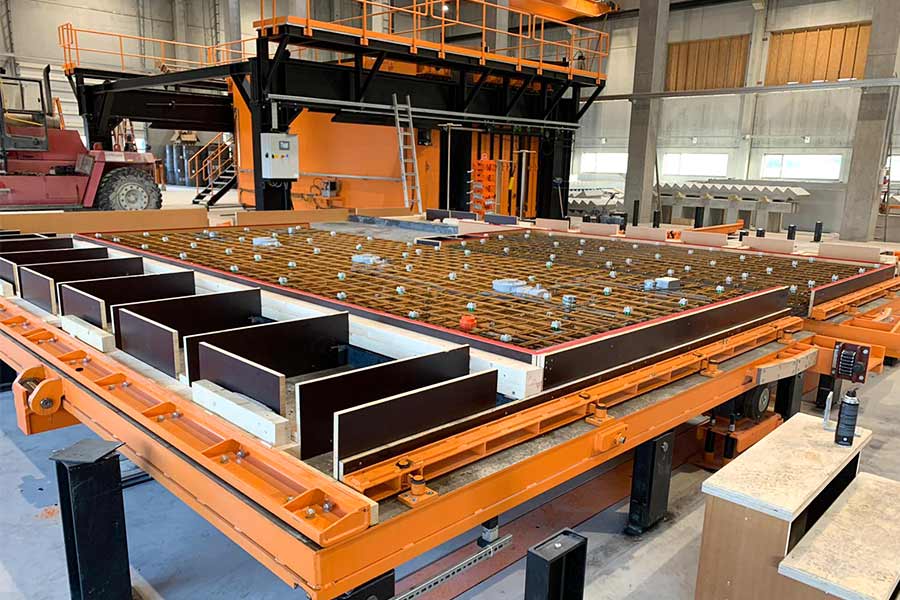

Zwei Welten sind verbunden: die neu entwickelte Schmetterlings-Klappschalung von B.T. innovation nutzt die spezifischen Vorteile der liegenden Vorbereitung und der stehenden Fertigung auf smarte Weise. Wie bei Umlaufanlagen können alle vorbereitenden Arbeiten komfortabel und effektiv in der Horizontalen vorgenommen werden: vom Einmessen mit Laser (oder Markieren mit Plotter), über Schalungsbau, Positionierung der Einbauteile bis hin zum Einbringen der Bewehrung.

Schmetterlingsbatterie_01

Durch parallele Arbeitsabläufe an den horizontalen Schaltischen außerhalb der Batterie wird die Rüstzeit deutlich verkürzt, und die Batterieschalung kann dann innerhalb kürzester Zeit komplett bestückt werden.
Die Vorteile der Batterieschalung nutzen: B.T. innovation GmbH entwickelte die patentierte Schmetterlingsschalung®(engl. Butterfly Formwork®) und macht die Batterieschalung damit zur Schmetterlingsbatterie®.

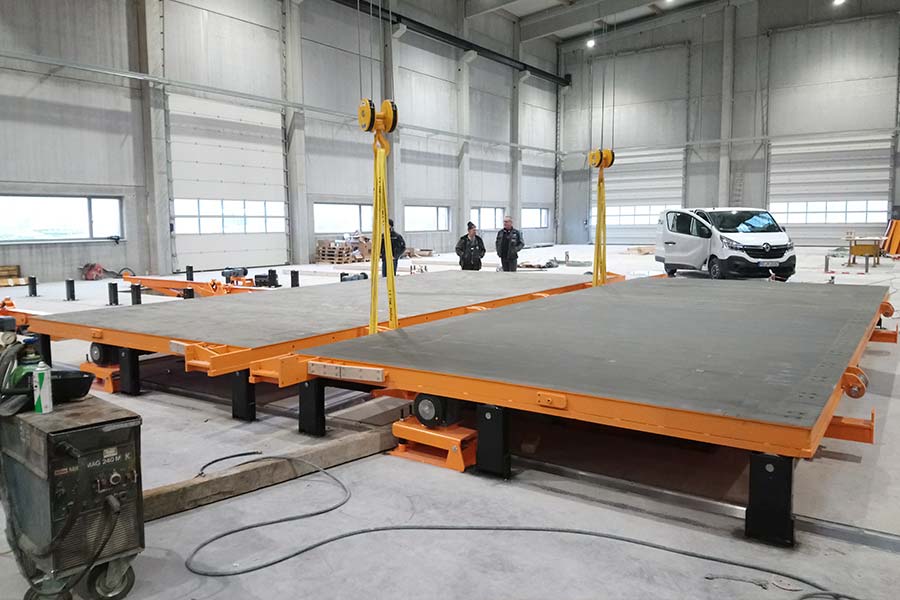

Bahnbrechend: Die Schalbereiche sind nicht nur aus der Batterie herausnehmbar. Sie können auch mithilfe von Rollengängen/Reibradantrieb wie die Paletten einer Umlaufanlage zwischen den einzelnen Arbeitsplätzen verfahren werden.

Schmetterlingsbatterie_02
Schmetterlingsbatterie_03

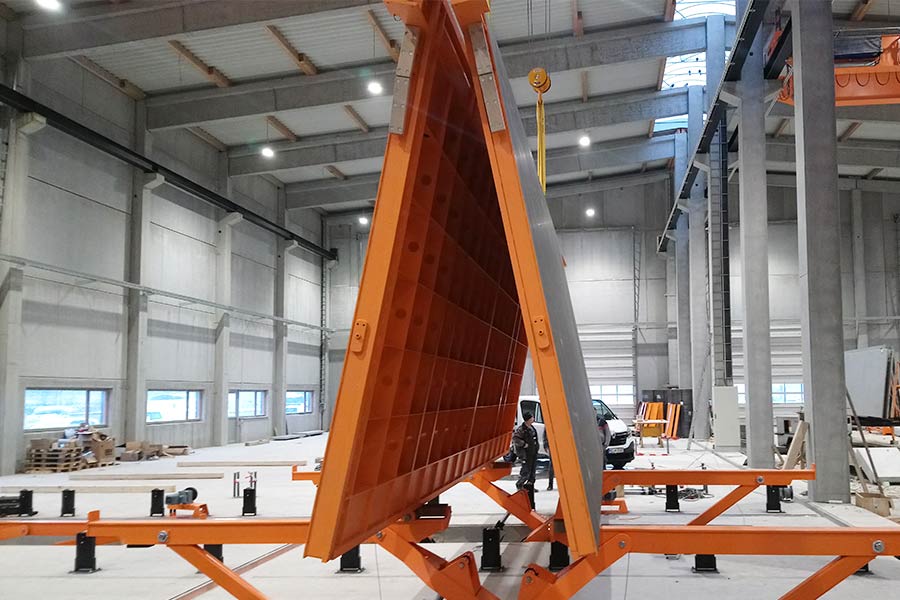

Das Prinzip Schmetterling. Die Schalfläche ist doppelt so groß wie das Fach in der Batterie. Nach abgeschlossener Vorbereitung wird der Schmetterling mit dem Kran in die Batterieschalung eingehängt. Dabei klappt er beim Anheben in der Mitte zusammen. Die Schalfläche kommt so aus der horizontalen Vorbereitungslage in die vertikale Position zur Betonage. Es ist kein einziger Arbeitsschritt in der engen Batterieschalung selbst notwendig.

Eine konventionelle Batterie wird nach der Betonage erst geöffnet, wenn der Beton die notwendige Aushebefestigkeit erreicht hat. Schmetterlinge hingegen beschleunigen diesen Vorgang enorm. Hier werden die Fertigteile zusammen mit der Schmetterlingsschalung® bereits wenige Stunden nach der Betonage ausgehoben und zum Härten außerhalb der Batterie gelagert. Da die Fertigteile beim Heben ihr Gewicht nicht selbst tragen müssen, verkürzen sich die notwendigen Wartezeiten. Bereits bei Festigkeit von 3-8N/mm² können die Fertigteile zusammen mit den Schmetterlingen aus der Batterie entnommen werden. Es werden bis zu 4 Betonagedurchgänge pro Tag möglich, was mehrere 1000m² Fertigteil bedeuten kann.

* BT innovation vertreibt die Schmetterlingsschalung® und Schmetterlingsbatterie® für stationäre Anwendungen auf Basis einer exklusiven Lizenz von Umdasch Group NewCon.

Vorteile Systemlösung Hochleistungs- Batterieschalung BT Schmetterlingsbatterie®
5-seitig schalungsglatte Fertigteil-Oberflächen
X X
Magnettechnik geeignet
XX
Geringerer Investitionsbedarf als reine Produktion mit Kipptischen oder Umlaufanlagen XX
Geringerer Platzbedarf als reine Produktion mit Kipptischen oder Umlaufanlagen
XX
Geringerer Heizungsbedarf als reine Produktion mit Kipptischen oder Umlaufanlagen X X
Massivwände
X X
Balkonplatten X X
Deckenplatten X X
Vorhangfassaden 1-schichtig
X X
Gedämmte Elemente 2-schichtig
X X
Sandwichwände 3-schichtig, (Kerndämmung)

X
Klinkerfertigteile (Fertigteile mit Klinkervorsatz)

X
Klinkerfertigteile (Klinkervorsatz + Kerndämmung)

X
Einmessen mit Laserprojektion

X
Markieren von Positionierungen mit Plotter

X
Horizontaler Schalungsbau

X
Horizontale Verklebung von Strukturmatrizen

X
Horizontaler Bewehrungsbau

X
Parallele Arbeitsschritte außerhalb der Batterie

X
Mehr als 3 Betonagen pro Tag

X
Entleeren der Batterie bei < 8N/mm² Frühfestigkeit

X
Aushärten < 15N/mm² außerhalb der Batterie

X
Horizontale Verklebung von Strukturmatrizen

X
Kipptischfunktion

X
In Umlaufanlagen integrierbar

X
Als Umlaufanlage lieferbar

X
