ThermoPin® D340_180

ThermoPin®

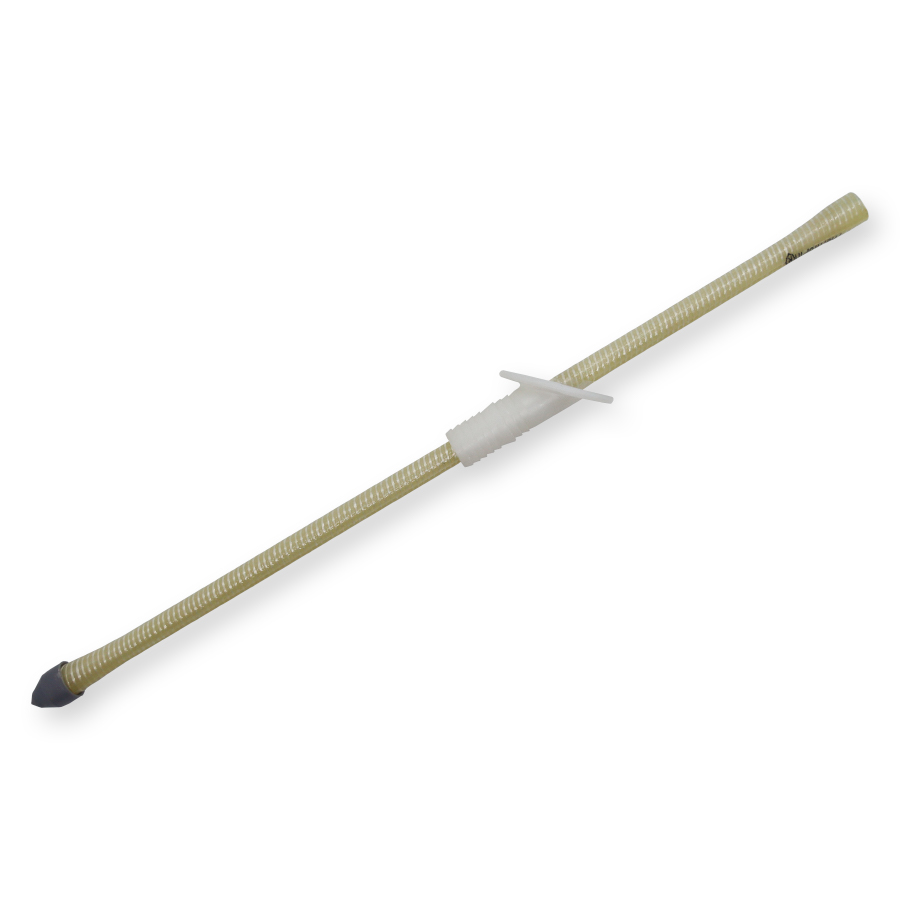

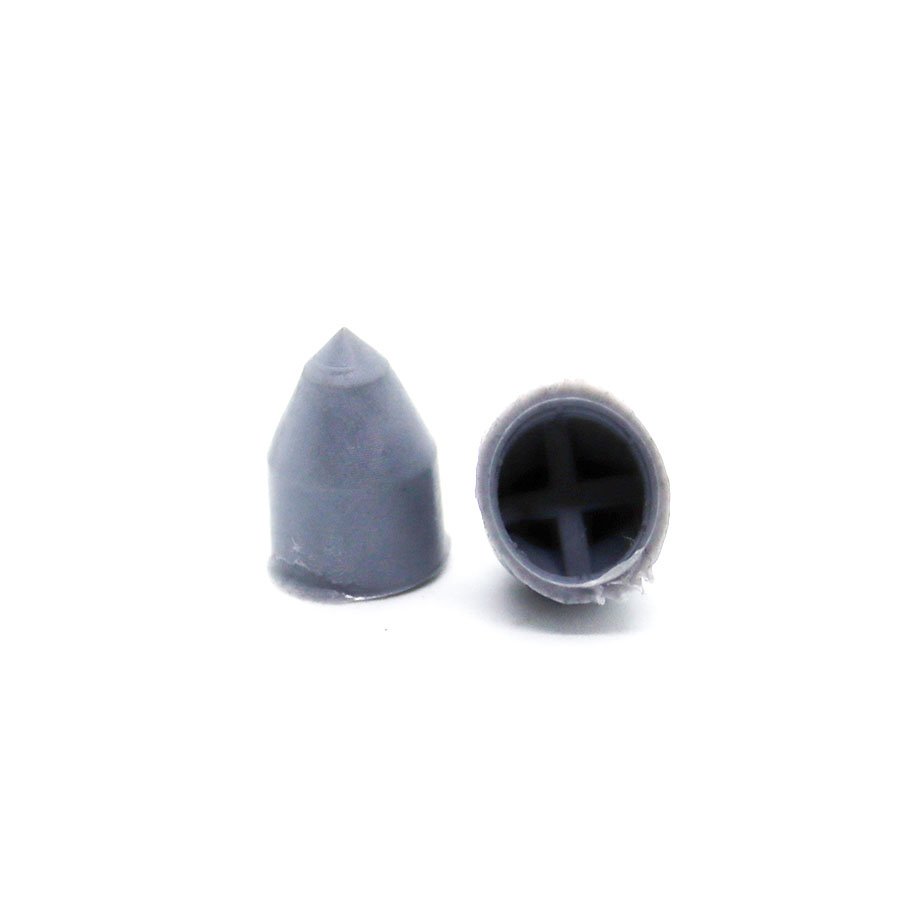

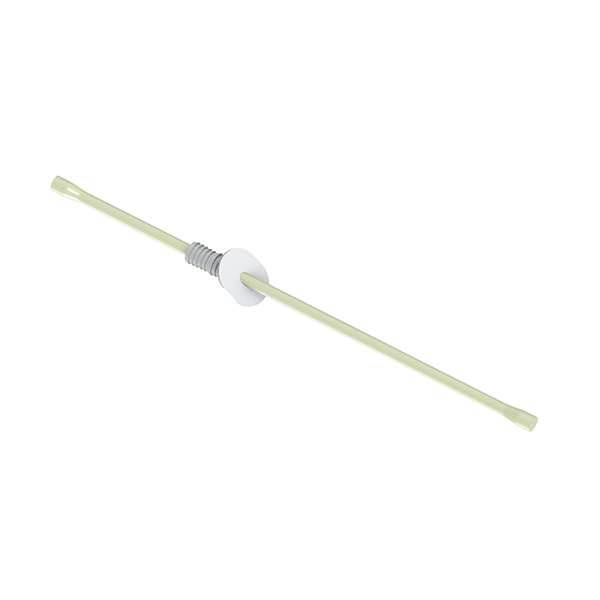

Der ThermoPin® ist ein Verbundanker aus glasfaserverstärktem Kunststoff (GFK) für Sandwichwände und kerngedämmte Doppelwände. Der ThermoPin® wird zur Verbindung von Vorsatz- und Tragschale kerngedämmter Betonfertigteile eingesetzt. Das GFK-Material eignet sich zum Einsatz in schlanken Bauteilen. Durch die aufgesteckte Kappe gleitet der Stab problemlos in den Frischbeton und ermöglicht dadurch eine besonders schnelle Montage. Die fest aufgebrachte Manschette garantiert einen korrekten Einbau und sorgt dafür, dass der Durchdringungspunkt in der Dämmung verschlossen wird und kein Beton in die Öffnung fließen kann. Somit verschwindet der Stab letztendlich im Beton und ist nicht auf der Oberfläche sichtbar. Das Ergebnis sind einwandfreie Oberflächen ohne optische Defizite. ThermoPins® sind an den Enden mit konischen Verbreiterungen zur Erhöhung des Ausreißwiderstands versehen. Durch ausschließlich völlig intakte Glasfasern entlang der Stabachse wird eine besonders hohe Zugfestigkeit erzielt. Den ThermoPin® gibt es in 2 Ausführungen: als Horizontal- und Diagonalankertyp.

Vorteile des ThermoPins

• kostengünstig – niedrige Montagekosten durch schnellen und einfachen Einbau
• dauerhaft – geprüfte Beständigkeit, auch in alkalischen Medien
• schlank – Konstruktionen mit geringen Schichtdicken möglich

Anwendung und Einsatzmöglichkeiten

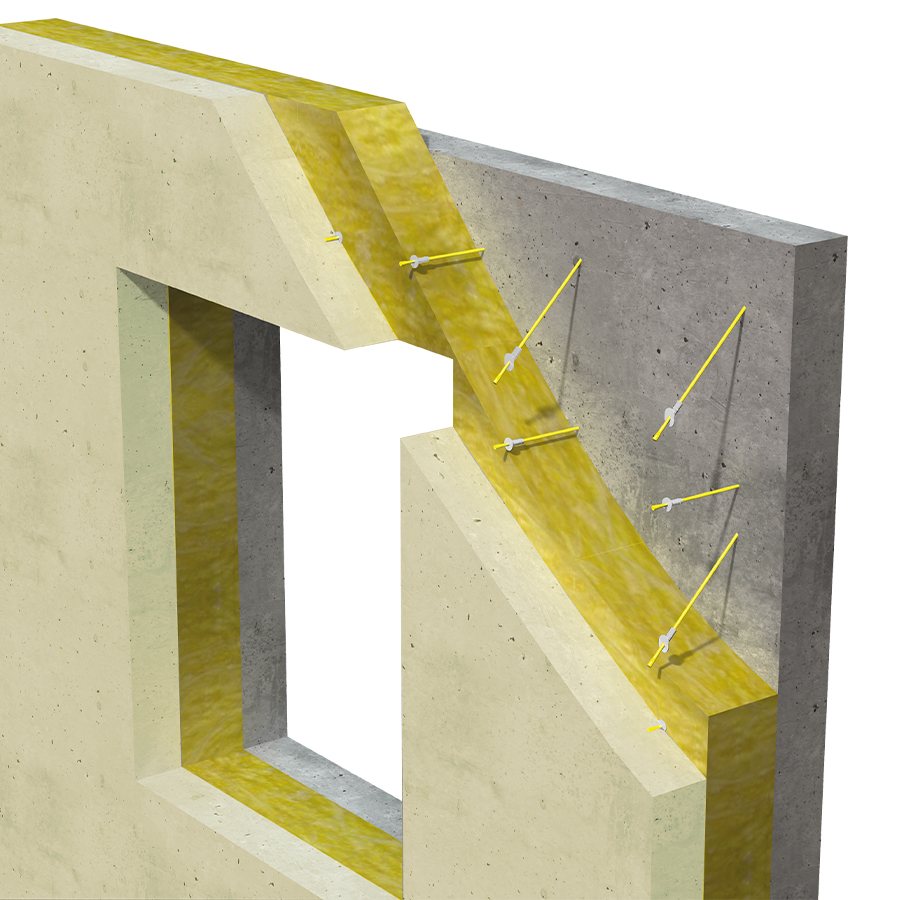

• Sandwichwände
• kerngedämmte Doppelwände

ThermoPin®-Planungssoftware

ThermoPin®-Planungssoftware ist eine Erweiterung des BIM/CAD-Systems PLANBAR um ein Modul „Berechnung und Anordnung der Verbundanker (ThermoPin®) für Bausysteme Sandwichwand und Thermowand“. Ziel bei der Entwicklung des Moduls des Allplan Precast-CAD-Systems war, ein zusätzliches Modul zu entwickeln, in dem die Auswahl und Platzierung der ThermoPin®-Stäbe Typ H und Typ D für individuelle Wände, gesamte Etagen oder Gebäude, einschließlich Zeichnung, Spezifikationen, 3D-Design und NC-Daten, automatisiert erfolgt. Der ThermoPin® ist ein bauaufsichtlich zugelassenes Produkt, welches Vorsatz- mit Tragschalen kerngedämmter Wände wärmebrückenfrei verbindet. Die Anzahl der einzubauenden ThermoPins wird für jede Wandplatte unter Berücksichtigung der zu erwartenden Kräfte einzeln berechnet und entsprechend der Geometrie des Wandelements werden die ThermoPins auf der Fläche verteilt. Das Berechnen und Einzeichnen der ThermoPins kann händisch erfolgen, stellt aber einen sehr langsamen und ineffizienten Arbeitsschritt dar. Der Schritt des Einzeichnens und Einplanen des ThermoPins wird durch unsere digitale Lösung beschleunigt, was die Wirtschaftlichkeit des ThermoPins erheblich erhöht. Durch die Integration in die PLANBAR-Software geben wir den PLANBAR-Usern alles für ein selbstständiges Arbeiten mit dem ThermoPin® in die Hand.

Vorteile der ThermoPin®-Planungssoftware

• Automatisches Einzeichnen von ThermoPins in der PLANBAR-Software von Nemetschek für Sandwichwände und Thermowände mit und ohne freihängende Vorsatzschale
• Manuelles Verschieben von ThermoPins
• Inklusive Kollisionskontrolle
• Automatische Mengenermittlung

PLANBAR wurde als Softwareumgebung ausgewählt aufgrund der guten Marktdurchdringung auf den Kernmärkten von BT innovation. Wir kommen mit diesem Schritt unseren Kunden entgegen und beschleunigen die Planungsprozesse. Precast Software Engineering ist ein führender Anbieter von Software & Services für die Betonfertigteilindustrie. Die leistungsstarken Softwarelösungen PLANBAR und TIM bieten zusammen eine integrierte und modellbasierte Fertigteilplanung mit Visualisierung entlang des gesamten Prozesses. PLANBAR ist die umfassende Lösung für hochqualitative, industrialisierte Fertig­teilplanung. Sie bietet eine effiziente CAD-Planung und eine ideale Synthese von 2D und 3D.

Technische Eigenschaften und Varianten vom ThermoPin®

* Lagerware, weitere Größen auf Anfrage
